Защита ТЭЦ от БПЛА Иркутске: типовое решение пассивной защиты по альбому Минэнерго

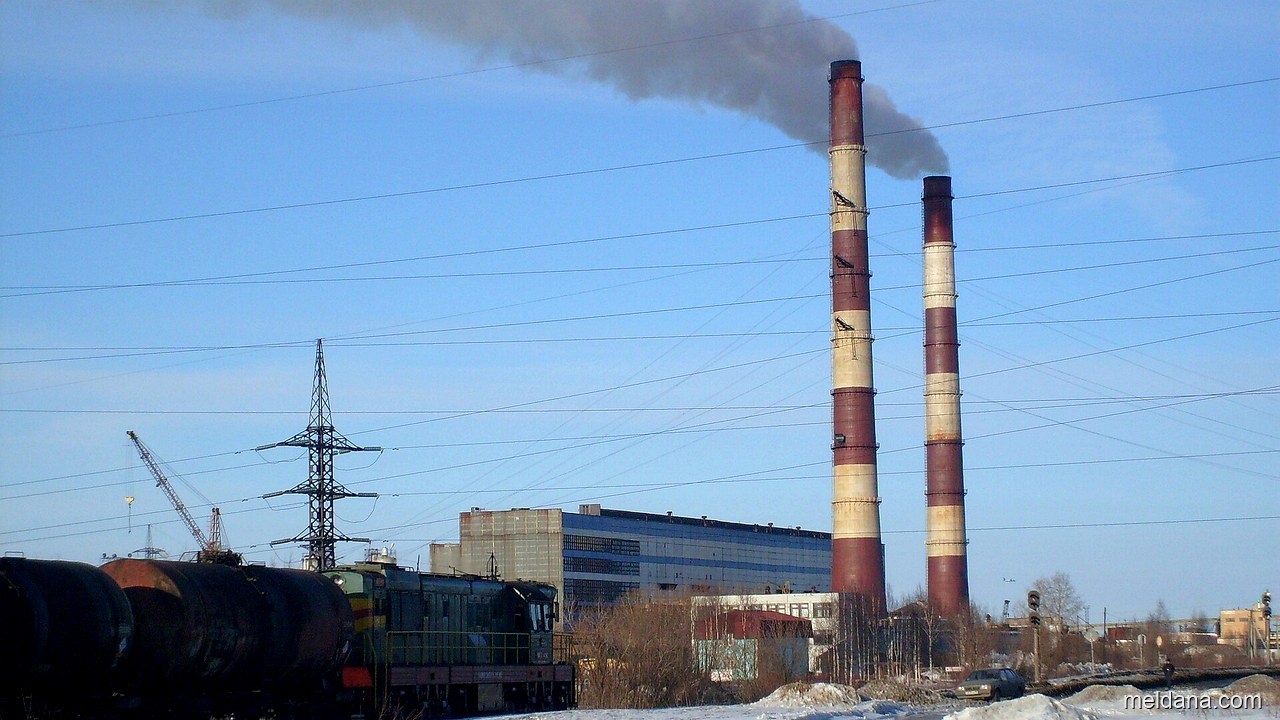

ТЭЦ — самый сложный объект для пассивной защиты: это не одно здание, а площадка в десятки гектаров с главным корпусом, дымовыми трубами, градирнями, топливным хозяйством, открытым распределительным устройством и десятками километров трубопроводов. Закрыть её сеткой поверх каждого сооружения невозможно — ни по деньгам, ни по эксплуатации. Альбом типовых решений пассивной защиты, направленный письмо Минэнерго России от 15.06.2026 № 04-1576, предлагает для таких объектов другое решение: вынесенный тросовый барьер на высотных мачтах. Разбираем, как он устроен применительно к ТЭЦ Иркутске.
Документ направлен Департаментом экономической безопасности в ТЭК Минэнерго России для учёта в работе. Это не приказ и не технический регламент: альбом задаёт инженерный ориентир — какую угрозу считать расчётной и какими конструктивными решениями её парировать. Для организаций из указателя рассылки он фактически становится руководящим при проектировании защиты и обосновании затрат.
Что именно на ТЭЦ требует защиты
Прежде чем считать конструкцию, объект разбивается на зоны по последствиям поражения. Для тепловой электростанции критичность распределяется так:
| Зона / объект | Последствия поражения | Приоритет |
|---|---|---|
| Главный корпус: котлы, турбогенераторы, БЩУ | полная остановка станции, срыв отопительного сезона | высший |
| Трансформаторы и ОРУ | потеря выдачи мощности в сеть, длительный срок замены автотрансформатора | высший |
| Газорегуляторный пункт, газопроводы | пожар, взрыв, аварийный останов | высший |
| Мазутное хозяйство, склад топлива | пожар с длительным тушением, потеря резервного топлива | высокий |
| Дымовые трубы | разрушение футеровки, запрет эксплуатации котлов | высокий |
| Градирни | снижение вакуума, ограничение мощности | средний |
| Химводоочистка, склады реагентов | остановка водоподготовки | средний |
Практический вывод: защищать нужно не «станцию вообще», а в первую очередь связку главный корпус — трансформаторы и ОРУ — газовое хозяйство. Остальное закрывается по мере расширения контура.
Расчётная угроза: дальнобойные самолётные БПЛА
Альбом Минэнерго считает расчётной угрозой не коммерческий квадрокоптер и не барражирующий боеприпас малого класса, а дальнобойные самолётные БПЛА, способные преодолевать свыше 1000 км. Это принципиально меняет расчёт: масса аппарата на порядок больше, а размах крыльев измеряется метрами.
| Параметр | Тип «Лютый» | Тип «PD-2» |
|---|---|---|
| Размах крыльев, м | 6,7 | 4–5 |
| Длина фюзеляжа, м | 4,4 | 2,8 |
| Дальность полёта, км | 1050 | 1000–1100 |
| Максимальная скорость, км/ч | 230 | — |
| Крейсерская скорость, км/ч | 150–180 | 100–110 |
| Практический потолок, м | 2500 | 4700–5000 |
| Взлётная масса, кг | 250–300 | 45–55 |
| Полезная нагрузка, кг | 75 | 20–29 |
Именно размах крыльев 6,7 м у аппарата типа «Лютый» лежит в основе логики барьера: при таком размахе аппарат гарантированно контактирует не менее чем с четырьмя тросами одновременно, и энергия удара распределяется между ними, не превышая предела прочности на разрыв.
Принцип: барьер останавливает аппарат на удалении от объекта
Система пассивной защиты по альбому Минэнерго создаёт защитный барьер, обеспечивающий полную остановку БПЛА на удалении точки контакта 10–40 м от защищаемых сооружений. Время торможения до полного останова принято равным 1 секунде.
Вынос рубежа перехвата — не эстетика, а расчёт. Альбом приводит зависимость кинетической энергии поражающего элемента массой 3 г от пройденного расстояния:
| Расстояние от точки подрыва, м | Кинетическая энергия, Дж | Потеря энергии |
|---|---|---|
| 0 | 3375 | — |
| 10 | 2975 | −12 % |
| 20 | 2600 | −23 % |
| 30 | 2300 | −32 % |
| 40 | 1983 | −41 % |
То есть при остановке аппарата в 40 метрах от оборудования осколки теряют 41 % энергии ещё до подлёта к защищаемым конструкциям. Плюс сам подрыв происходит вне технологической зоны — не на трубопроводе, не на трансформаторе и не на крыше главного корпуса.
Конструкция барьера на площадке ТЭЦ
Барьер собирается из трёх типов элементов, и только один из них требует нового строительства:
1. Высотные мачты по периметру
Решётчатые мачты 40 и 70 метров на свайных фундаментах — основные точки натяжения тросовой системы. Устанавливаются с обеспечением минимального расстояния 30 м от защищаемых сооружений. Габарит фундамента — 6,6 × 6,6 м для 40-метровой мачты и 9,9 × 9,9 м для 70-метровой; расчётная горизонтальная нагрузка на верх мачты — 20 000 и 10 000 кгс соответственно. Подробно — в материале о мачтах 40 и 70 метров.
2. Существующие капитальные сооружения станции
Дымовые трубы, эстакады трубопроводов и фундаментные блоки используются как готовые точки крепления. Для каждого случая альбом даёт типовой узел: консоли с замкнутым контуром из трёх канатов на трубе, стойки по траверсам эстакады, опорные канаты к петлям блоков ФБС. Это ключевой резерв экономии — чем больше существующих конструкций удаётся задействовать, тем меньше новых мачт.
3. Многослойная тросовая система
Между точками крепления натягивается тросовая сеть. Расчёт построен так, чтобы аппарат с размахом крыльев 6,7 м контактировал одновременно минимум с четырьмя тросами, а усилие натяжения не превышало предела прочности на разрыв.
Три слоя тросовой защиты
На технологической площадке первый и второй слои идут низко — они закрывают трубопроводы, насосное и электротехническое оборудование от настильного подхода. Третий слой поднят на 20 м и перекрывает площадку сверху, работая против пикирующей траектории.
| Слой | Отметка |
|---|---|
| 1-й слой защиты | 1,5 м |
| 2-й слой защиты | 3,5 м |
| 3-й слой защиты | 20 м |
Слои работают последовательно: если аппарат прошёл верхний контур с потерей скорости, его останавливает следующий. Одиночная сеть такого запаса не даёт.
- Постоянные — собственный вес тросовой системы;
- кратковременные климатические — гололёдные и ветровые;
- особые — от падения БПЛА.
Гололёд для тросовой конструкции критичен: обледеневший трос резко набирает вес и парусность, поэтому климатический район площадки закладывается в расчёт наравне с ударной нагрузкой.
Что важно учесть именно на действующей ТЭЦ
- Дымовые газы и температура. Крепления на трубе работают в агрессивной среде — материалы и антикоррозионная защита подбираются с запасом.
- Доступ для обслуживания. Тросовая система не должна перекрывать подъезд к трансформаторам, пути перемещения крупногабаритного оборудования и зоны работы кранов.
- ОРУ и габариты приближения. Над открытым распределительным устройством любые конструкции проектируются с соблюдением изоляционных расстояний. Для самих трансформаторов чаще применяется отдельное укрытие — см. защиту трансформаторов.
- Светоограждение и молниезащита. Мачты 40 и 70 м требуют заградительных огней и включения в систему молниезащиты станции.
- Работа без останова. Монтаж ведётся на действующем оборудовании, по нарядам-допускам, с согласованием графика с диспетчерской службой.
- Отопительный сезон. Основной объём работ планируется на межотопительный период.
Как это соотносится с СП 542.1325800.2024
Альбом Минэнерго не отменяет и не заменяет СП 542.1325800.2024 — свод правил по защитным ограждающим конструкциям от БПЛА. Документы решают разные задачи и в проекте применяются вместе.
| Признак | ЗОК по СП 542 (сетка) | Тросовый барьер по альбому Минэнерго |
|---|---|---|
| Что защищает | конкретное здание или сооружение | площадку и группу объектов целиком |
| Расчётный аппарат | малый, лёгкий, средний БПЛА (до 150 кг) | дальнобойный самолётный БПЛА 250–300 кг |
| Где рубеж перехвата | 1,5–5 м от конструкций объекта | 10–40 м от защищаемых сооружений |
| Несущая часть | стойки и колонны высотой 6–28 м | решётчатые мачты 40 и 70 м |
| Улавливающий элемент | плетёная или арамидная сеть | многослойная тросовая система |
| Когда применяется | точечно: котельная, ОРУ, трансформатор, резервуар | системно: ТЭЦ, НПЗ, резервуарный парк, ЛПДС |
Правильная схема для крупного объекта генерации — эшелонированная: вынесенный тросовый контур на мачтах по периметру плюс ЗОК-сетка на критичных точках (щит управления, трансформаторы, газорегуляторный пункт, ОРУ).
Как выполняется проект
- Обследование ТЭЦ. Генплан, высотные отметки, существующие эстакады и трубы, геология под фундаменты мачт, климатический район по СП 20.13330.2016.
- Модель угрозы и расчёт. Определение расчётного аппарата, импульса, требуемого выноса рубежа и числа слоёв; проверка, что усилие в тросах не превышает предела прочности на разрыв.
- Проектирование. КМ и КМД на мачты и узлы креплений, свайные фундаменты по худшим условиям работы, ПОС и ППР, разделы по молниезащите и светоограждению высотных конструкций.
- Изготовление и поставка. Мачты, тросовая система, консоли, опорные канаты, крепёж, ЗИП.
- Монтаж. Свайное поле, сборка и подъём мачт, монтаж креплений на существующие сооружения, натяжение тросовых слоёв. Работы на действующем объекте — по нарядам-допускам, без остановки основного оборудования.
- Сдача. Контроль натяжения, исполнительная документация, паспорта, инструкция по обслуживанию и осмотрам конструкции.
Стоимость и этапность
Стоимость контура определяется числом новых мачт, протяжённостью периметра и тем, сколько существующих сооружений удалось задействовать под крепления. Порядок величин: узел крепления на существующей трубе или эстакаде обходится в разы дешевле, чем новая мачта со свайным фундаментом. Поэтому проект почти всегда разбивается на очереди.
- Контур над главным корпусом и трансформаторами — с опорой на дымовые трубы станции;
- топливное хозяйство и газорегуляторный пункт;
- замыкание периметра новыми мачтами по незакрытым направлениям;
- точечные ЗОК-сетки по СП 542 на критичных узлах внутри контура.
